1. Objetivo
Este manual apresenta o kit e o procedimento de instalação do sistema PayBlu nas máquinas lavadoras e secadoras Oasis.
Cada máquina deverá receber um kit PayBlu completo, ou seja:
1 dispositivo PayBlu;
1 adaptador opto;
1 fonte de alimentação;
2 cabos de conexão.
Importante: a lavadora recebe um kit completo e a secadora recebe outro kit completo.
2. Componentes do Kit
O kit é composto pelos seguintes itens:
2.1. Dispositivo PayBlu
É o equipamento responsável pela comunicação do sistema de pagamento com a máquina.

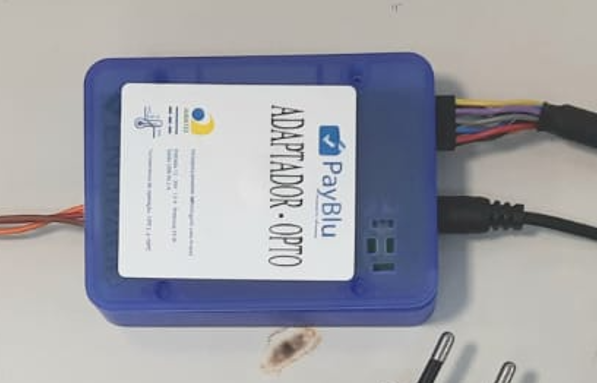

2.2. Adaptador opto
É utilizado para realizar a comunicação entre o PayBlue e a placa da máquina.
2.3. Fonte de alimentação
Responsável pela alimentação elétrica do adaptador opto.
2.4. Cabos de conexão
Os dois cabos possuem funções diferentes:
Cabo 1: conecta o adaptador opto à placa da máquina.
Cabo 2: conecta o adaptador opto ao dispositivo PayBlu.
3. Procedimento de Instalação
Passo 1 – Desligar os equipamentos
Antes de iniciar qualquer conexão, certifique-se de que a máquina e o PayBlu estejam totalmente desligados e fora da tomada.
Nunca conecte ou desconecte os cabos com os equipamentos energizados.
Passo 2 – Localizar a placa da máquina

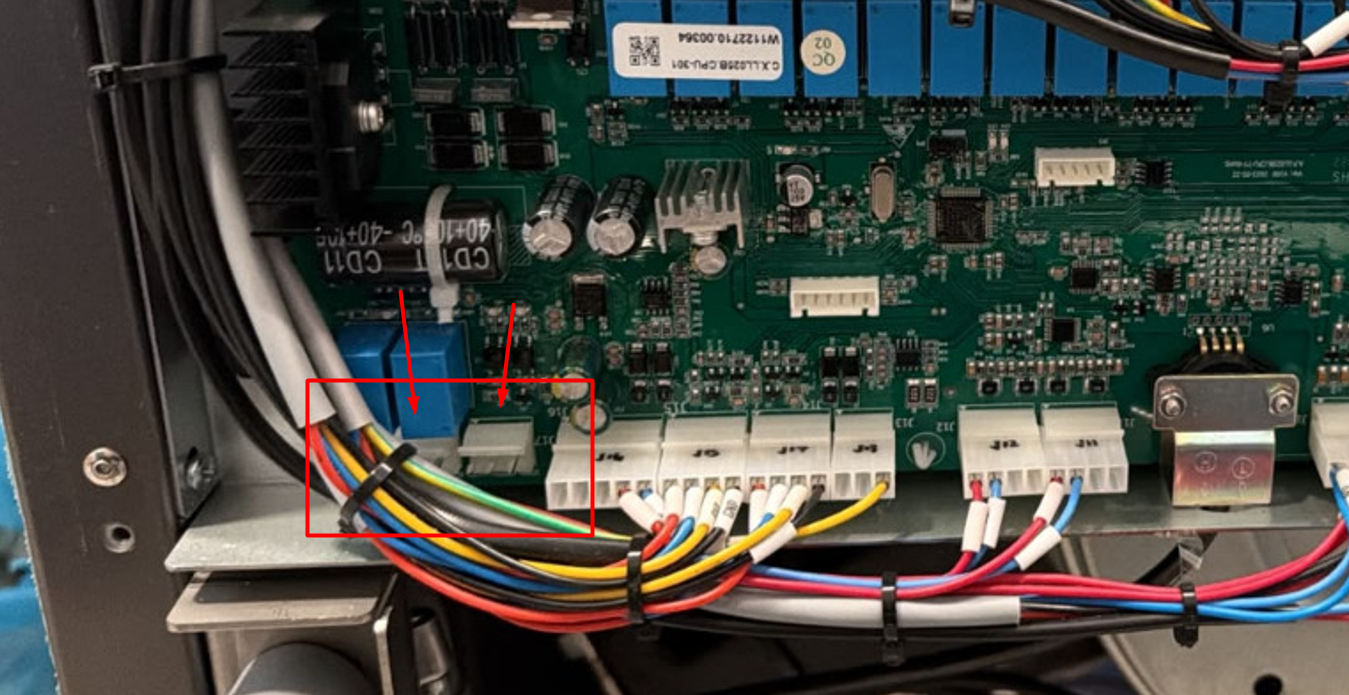

A placa responsável pela conexão do sistema está localizada na parte traseira da máquina.
Na placa, localize a região destinada às conexões de Lava e Seca.
Na imagem de referência, os conectores estão localizados na parte inferior esquerda da placa.
A conexão deve ser realizada por um técnico ou profissional responsável pela instalação.
Passo 3 – Conectar o cabo na placa.
Conecte uma extremidade do cabo destinado à máquina no conector correspondente da placa.
Certifique-se de que o cabo esteja corretamente encaixado antes de continuar.
Passo 4 – Conectar o cabo ao adaptador opto
Conecte a outra extremidade do cabo da máquina ao adaptador opto.
Em seguida, utilize o segundo cabo para realizar a conexão entre o adaptador opto e o dispositivo PayBlu.

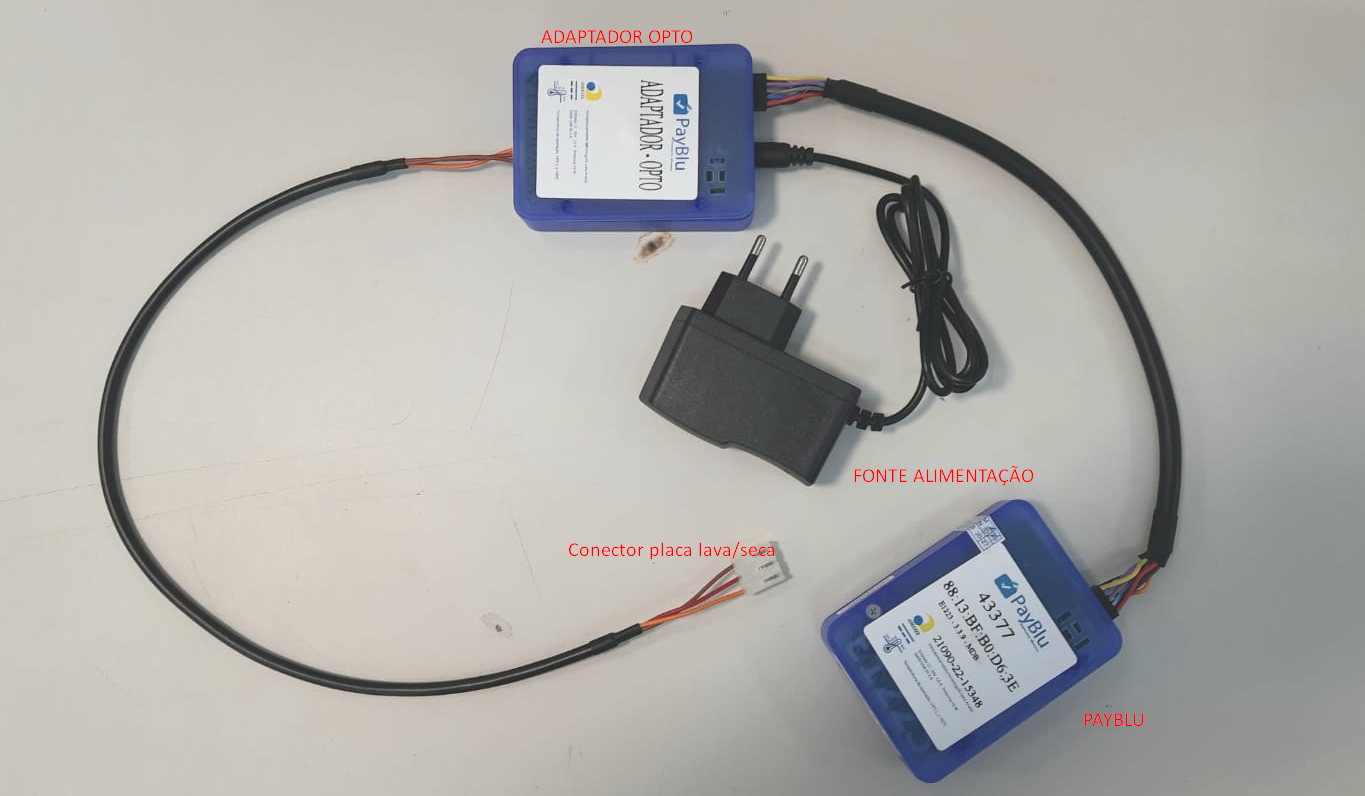

O esquema de conexão deve seguir esta sequência:
Placa da máquina → Adaptador óptico → PayBlu
Passo 5 – Conectar a fonte de alimentação
Conecte a fonte de alimentação ao adaptador opto.
Antes de ligar os equipamentos, confira todas as conexões e certifique-se de que os cabos estejam corretamente encaixados.
Passo 6 – Conferir a instalação
Antes de energizar a máquina:
Verifique se todos os cabos estão corretamente conectados.
Confira se o PayBlu está conectado ao adaptador opto.
Confira se o adaptador opto está conectado à placa da máquina.
Verifique a conexão da fonte de alimentação.
Certifique-se de que todos os componentes estejam devidamente posicionados e fechados.
Somente após finalizar e conferir todas as conexões, os equipamentos poderão ser ligados novamente.
4. Identificação do PayBlu
Cada dispositivo PayBlu possui uma identificação própria.

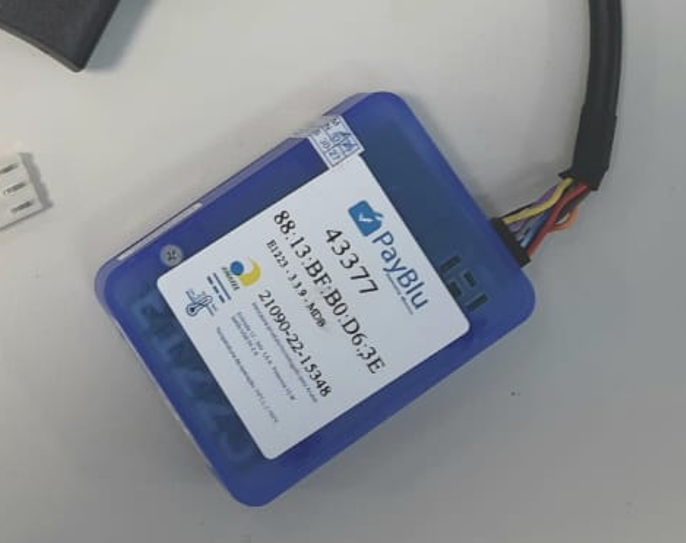

No equipamento, localize o número MAC.
Esse número deverá ser informado à equipe de suporte após a instalação.
Por que o MAC é necessário?
O MAC permite que a equipe de suporte identifique o PayBlue e realize a configuração correta no sistema.
É necessário informar qual função o equipamento irá desempenhar:
PayBlu da lavadora;
PayBlu da secadora.
Com o MAC e a identificação da máquina, a equipe de suporte realizará a configuração correspondente no sistema.
5. Checklist Final
Antes de finalizar a instalação, confirme:
☐ A máquina está desligada durante toda a instalação.
☐ O cabo da placa está conectado corretamente ao adaptador opto.
☐ O adaptador óptico está conectado ao PayBlu.
☐ A fonte de alimentação está conectada ao adaptador opto.
☐ Todos os cabos estão firmemente encaixados.
☐ O equipamento foi fechado e organizado corretamente.
☐ O número MAC do PayBlue foi identificado.
☐ O MAC foi enviado à equipe de suporte.
☐ A equipe de suporte foi informada se o PayBlu pertence à lavadora ou à secadora.
Atenção: nunca realize conexões ou alterações nos cabos com a máquina ou o PayBlu ligados na tomada.
